SEW高精模板体系

时间：2019-06-24  浏览次数：次

产品介绍：
装配式SEW高精模板钢丝网架现浇混凝土围护墙保温体系一种装配式结构与保温一体化系统，实现与工程主体同施工、同完工、同寿命；符合国家《建筑设计防火规范》，属于A级防火体系且不受高度限制，建筑工程可不用耐火窗、不加防火隔离带；取消高空保温作业工序，无二次结构施工，缩短工期降低工程造价。产品已取得《绿色建材绿色建材评价标识证书》三星认证，并取得了山东省住宅和城乡建设厅颁发的《山东省建筑节能与产品应用认定证书》及省建筑科学研究院的型检报告，且符合山东省《装配式建筑评价标准》的得分要求，属于装配式竖向构件技术产品。
得分情况：

1. 主体结构部分≥15分

表3.0.4主体结构柱、支撑、承重墙、延性墙板等竖向构件部分结合表4.0.1高精模板一次成型且符合无空腔复合保温结构体要求的竖向构件部分采用SEW高精模板体系可得10分 + 其他竖向构件延伸得分（≥5分即可）。

1. 围护墙和内墙部分得5分

非承重围护墙非砌筑得2分；围护墙与保温、装饰一体化得3分。
综上所述采用SEW高精模板钢丝网架现浇混凝土围护墙保温体系，在装配式建筑应用中主体结构得分≥15分、围护墙和内墙得5分，采用SEW高精模板体系合计得分≥20分。

成本优势：

1. 通过多个装配式项目应用对比实际测算，仅外墙部分就可节约工程造价300元/㎡（外墙墙面面积）；
2. 外墙得分比例高，设计为高精模板内墙现浇部分还可得2~3分，可以降低预制内墙的应用比例，既提高得分比例又减低工程造价；
3. 保温同结构主体同施工且施工速度大大快于传统预支构件施工，缩短施工周期，可大量节省施工人员、设备及各类措施费用；

产品技术优势：

1. 为现浇结构体系结构性能更稳定、工质质量控制更简单提升项目品质；
2. 可作为装配式结构外围护墙得分，解决了预制墙板套筒灌浆、墙面渗水、立面平整度等诸多施工控制难点；
3. 特有的保温板定位支撑件的应用，保证了保温位置、钢筋保护层及剪力墙主体结构的设计厚度，而且使外保护层施工空间更通透提高施工质量降低施工难度；
4. 特有的底部限位支撑件的应用，成功解决了因混凝土浇筑底部冲击大造成保温板位移、断裂的施工难题和结构隐患；
5. SEW体系不仅在装配式建筑评价中得分占比高，而且其施工更方便、精度更高更好控、结构性能更安全。

支撑件及施工形式展示：

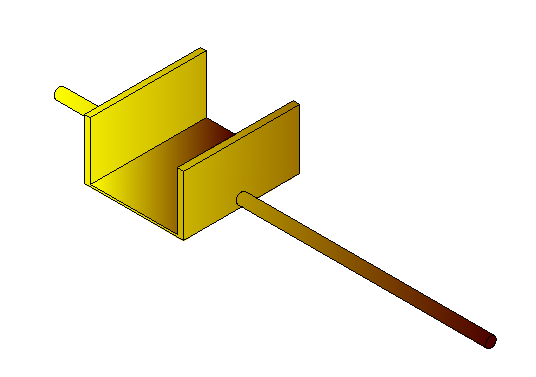

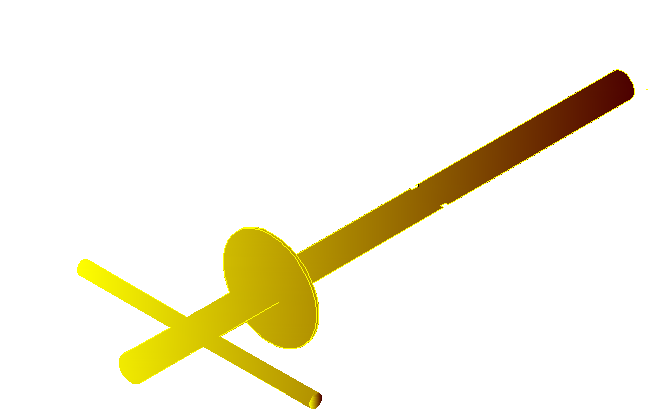

               保温板定位支撑件                             保温板定位支撑件

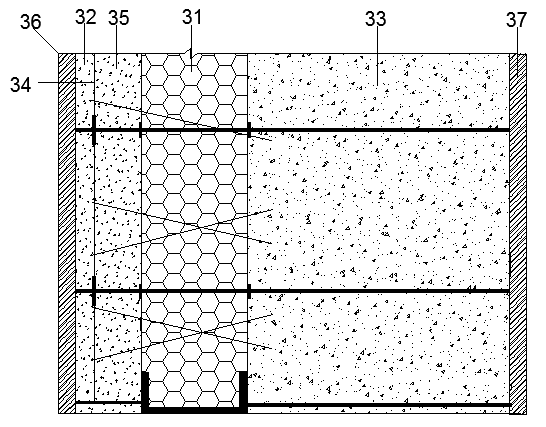

                            剖面详图



施工对比：

                                         传统施工做法截面展示                                                                            采用SEW后截面控制展示

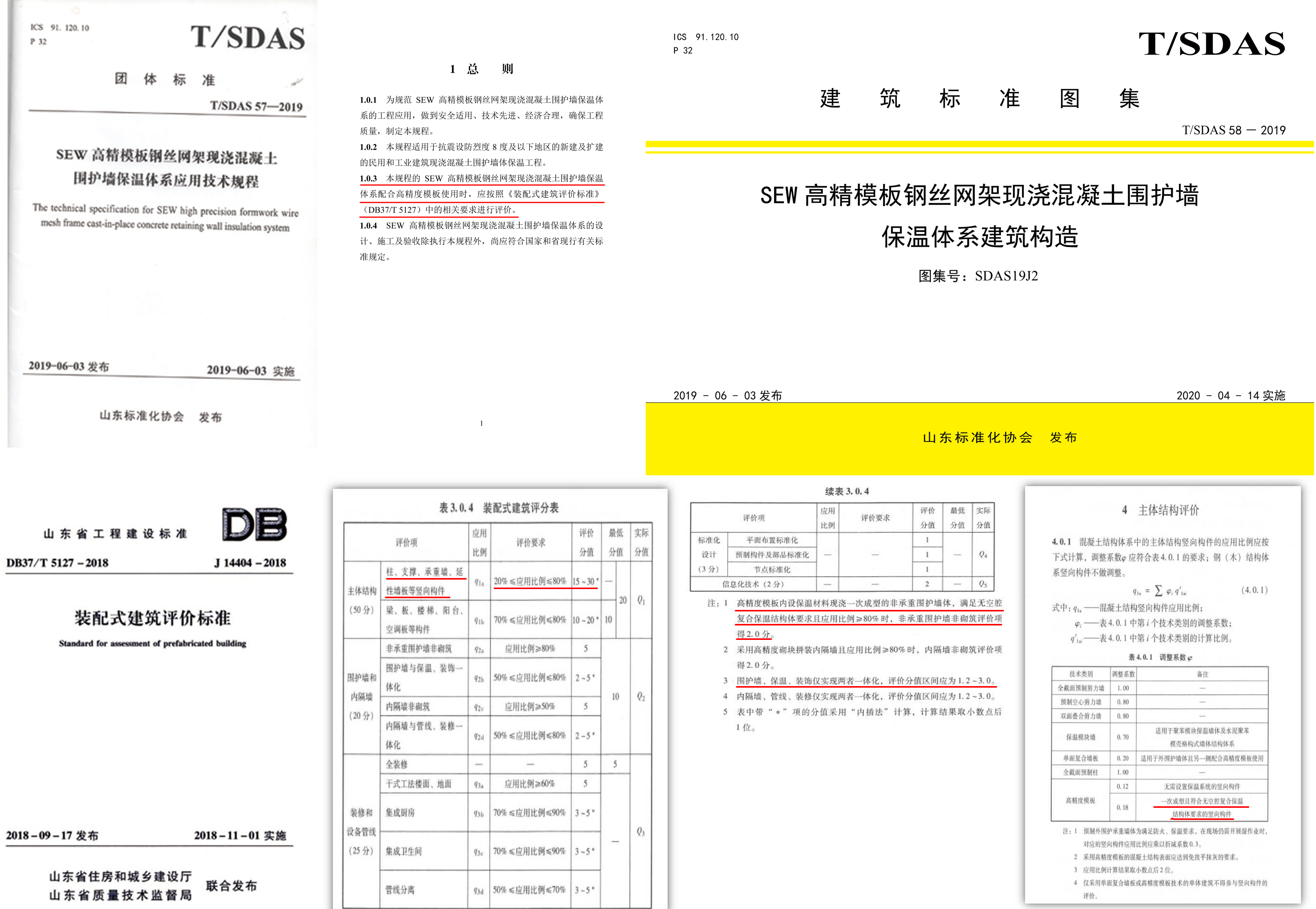

相关标准规范依据：
《建筑设计防火规范》GB50016
《装配式建筑评价标准》DB37/T5127-2018
《SEW高精模板钢丝网架现浇混凝土围护墙保温体系应用技术规程》T/SDAS57-2019
《SEW高精模板钢丝网架现浇混凝土围护墙保温体系建筑构造》T/SDAS58-2019
